Komora pro parní zvlhčovač: Maximální ochrana parních vyvíječů

Představujeme nové technické řešení pro systémy vzduchotechnických jednotek – izolovanou komoru pro parní zvlhčovač. Toto zařízení je navrženo pro bezpečnou instalaci a celoroční provoz parních vyvíječů (např. typu Condair RS) v exteriéru, v bezprostřední blízkosti VZT jednotek.

Technická koncepce a konstrukce

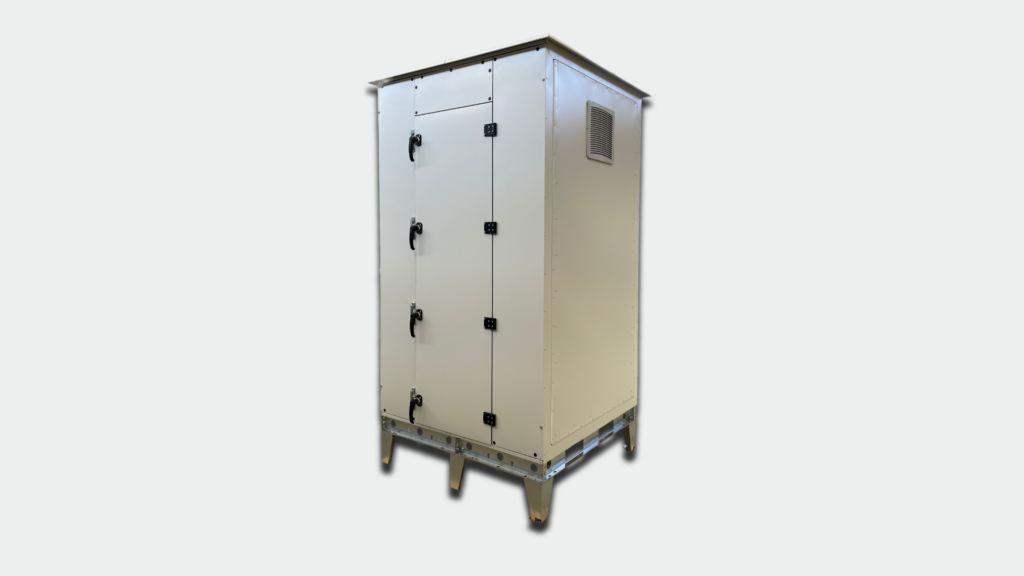

Komora je konstruována jako samonosná bezrámová skříň s panely o tloušťce 50 mm s integrovanou tepelnou izolací. Tato robustní konstrukce zajišťuje vysokou těsnost a ochranu technologie před přímým působením povětrnostních vlivů v teplotním rozsahu -15 °C až +40 °C.

Systémové vybavení:

• Termoregulace vnitřního prostoru: Pro spolehlivý zimní provoz je komora vybavena automatickým elektrickým vytápěním (temperací), které chrání technologii před mrazem. V letním období je odvod tepelné zátěže zajištěn nuceným větráním pomocí ventilátorů a větracích mřížek.
• Instalační rozhraní: Na zadní stěně vnitřního prostoru je integrován nosný rám určený pro pevnou montáž parních vyvíječů a související elektroinstalace.
• Servisní a revizní prvky: Vnitřní prostor je standardně osazen pochozím pozinkovaným roštem a osvětlením pro bezpečnou údržbu. Volitelně lze skříň doplnit o průhledové okénko, které umožňuje vizuální kontrolu stavu zařízení bez nutnosti otevírání dveří.

Přínosy pro projektování a provoz

Umístění parního zdroje do externí komory v těsné blízkosti vzduchotechnické jednotky přináší zásadní technické výhody:

1. Optimalizace parních rozvodů: Krátká vzdálenost mezi vyvíječem a místem vstupu do VZT jednotky minimalizuje kondenzaci páry v potrubí.
2. Zvýšení energetické účinnosti: Díky minimalizaci délky tras dochází k významnému snížení tepelných ztrát během zvlhčovacího cyklu.
3. Prostorová úspora: Řešení eliminuje potřebu vyhrazeného prostoru pro technologii zvlhčování v interiérových strojovnách.

Standardní konfigurace komory

• Tepelná izolace: 50 mm (ochrana proti promrzání i přehřívání).
• Zimní výbava: Elektrické topení s automatickou regulací.
• Letní výbava: Nucené větrání (ventilátory) a větrací mřížky.
• Servisní výbava: Pochozí rošt, vnitřní osvětlení, příprava pro montáž (nosný rám).
• Volitelné příslušenství: Průhledové okénko ve dveřích.

Poznámka: Parní vyvíječe, napojení na vodu a odvod kondenzátu jsou řešeny individuálně v rámci projektové dokumentace konkrétní zakázky a nejsou součástí standardní dodávky samotné komory.
